小型微波暗室---DFXHSWB-X001-北京东方羲和科技有限公司

微波暗室系统是一款小型化测试系统，整套系统由终端测试微波暗室、标准天线、测试转台、北斗模拟信号源及测试电缆等组成，其中终端测试微波暗室是本测试系统的核心部件，工作频率范围在1.2GHz到2.5GHz内的各类无线通信终端设备。适用于北斗手持机、车载式、指挥机等无线通信终端的定位、通信功能、发射EIRP功率、接收灵敏度等各项指标的测量，具有体积小巧、安装灵活方便、测试精度高、数据一致性好的特点。

型号   DFXHSWB-X001

系统指标
频率范围 1GHz～3 GHz
屏蔽门四周屏蔽性能 ≥ 60 dB
接插件四周屏蔽性能 ≥ 60 dB
其他位置屏蔽性能 ≥ 60 dB
路径损耗以实测为准
信号时延 15～30ns（以实测为准）

圆极化宽频带天线指标

频率范围 1GHz～3 GHz
极化方式圆极化
阻抗   50Ω
增益   2dB

输出驻波 ≤1.5
系统重复性的变化＜±1dB
最大测试区域 Φ20cm(直径) x15cm(高)

接口 DB-9 串口
  射频SMA 接头
3安培直流/50Hz交流滤波电源（含电源接口）
USB摄像头接口（可选）

测试转台   被测件最大承重： ≤10公斤
  大功率步进电机驱动

结构特性

重量：   约250公斤
安装方式： 4 个转向轮移动设备、可锁定

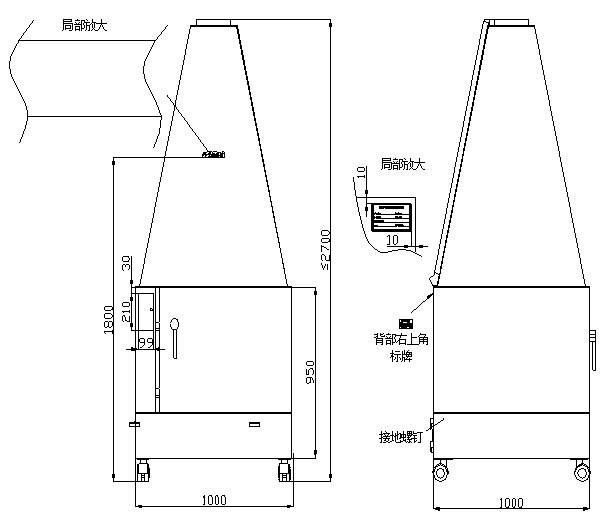

尺寸图
