光电耦合器是一种把红外线发射器和红外光接收器件以及信号处理电路等封装在同一管座内的器件。输入部分为红外发射二极管，输出部分为光敏二极管、光敏三极管或集成电路。当输入电信号加到输入端发光器件LED上，LED发光，光接受器件接收光信号并转换成电信号，然后将电信号直接输出，或者将电信号放大处理成标准数字电平输出，这样就实现了“光-电-光”的转换及传输，光是传输的媒介，因而输入端与输出端在电气上是绝缘的，也称为电隔离。因其具有体积小、寿命长、抗干扰能力强、输入与输出之间绝缘、单向传输信号等优点，因此在数字电路上获得广泛应用。

光电耦合器因为其独特的结构特点，因此在实际使用过程中，具有以下明显的优点：

• 能够有效抑制接地回路的噪声，消除地干扰，使现场信号与主控制端在电气上完全隔离，避免了主控制系统受到意外损坏。

• 可以在不同电位和不同阻抗之间传输信号，且对信号具有放大和整形等功能，使得实际电路设计大为简单。

• 开关速度快，高速光耦器的响应速度达到ns数量级，极大地拓展了光电耦合器在数字信号处理中的应用。

• 体积小，器件多采用双列直插封装，具有单通道、多通道以及多达八通道等多种结构，使

用十分方便。

• 可替代变压器隔离，不会因触点跳动而产生尖锐噪声，且抗震动和抗冲击能力强。

• 高线性型光电耦合器除了用于电源监测等，还被用于医用设备，能有效保护病人的人身安全。

分类

由于光电耦合器的品种和类型非常多，在光电子数据手册中，其型号超过上千种，通常按以下方法进行分类：

1. 按光路径分：可分为外光路光电耦合器和内光路光电耦合器，外光路光电耦合器又分为透过型和反射型光电耦合器。

2. 按输出形式可分为：
光敏器件输出型：其中包括光敏二极管输出型，光敏三极管输出型，光电池输出型，光可控硅输出型等。
NPN三极管输出型：其中包括交流输入型、直流输入型、互补输出型等。
达林顿三极管输出型：其中包括交流输入型，直流输入型。
逻辑门电路输出型：其中包括门电路输出型，施密特触发输出型，三态门电路输出型。
低导通输出型：输出低电平毫伏数量级。
光开关输出型：导通电阻＜10Ω。
功率输出型：IGBT/MOSFET等输出。

3. 按封装形式分：可分为同轴型，双列直插型，TO封装型，扁平封装型，贴片封装型以及光纤传输型。

4. 按传输信号分：可分为数字型光电耦合器和线性光电耦合器。

5. 按速度分：可分为低速光电耦合器和高速光电耦合器。

6. 按通道分：可分为单通道，双通道和多通道光电耦合器。

7. 按隔离特性分：可分为普通隔离光电耦合器（一般光学胶灌封隔离电压低于5kV，空封低于2kV）和高压隔离光电耦合器（隔离电压可到10kV，20kV，30kV等）。

8.按工作电压分：可分为低电源电压型光电耦合器（一般电源电压为5-15V）和高电源电压型光电耦合器（一般电源电压大于30V）。

应用
由于光耦种类繁多，结构独特，优点突出，应用十分广泛，主要应用在以下场合：
在逻辑电路上的应用
光耦可以构成多种逻辑电路，由于光耦的抗干扰性能和隔离性能比晶体管好，因此，由它构成的逻辑电路更可靠。
作为固体开关应用
在开关电路中，往往要求控制电路和开关之间要有很好的隔离，对于一般的电子开关来说是很难做到的，但用光耦却很容易实现。
在触发电路上应用
将光耦用于双稳态输出电路，由于可以把发光二极管分别串入两管发射极回路，可有效地解决输出与负载隔离的问题。
在脉冲放大电路中的应用
光耦应用于数字电路，可以将脉冲信号进行放大。
在线性电路上的应用
线性光耦应用于线性电路，具有较高的线性度以及优良的电隔离性能。
特殊场合的应用
光耦还可应用于高压控制，取代变压器，代替触点继电器以及用于A/D电路等多种场合。

光电耦合器选用注意事项详见技术手册

光电耦合器介绍

• 公司现有光电耦合器产品GH281系列，GH302系列， CB124A系列和GH8060系列。目前正在开发其它系列的产品。

• 光电耦合器产品特点：

1、全密封装，内部气氛控制；

2、输入输出间电气隔离性能好，多位器件亦相互隔离，耐压高，隔离电阻

3、信号响应速度高，抗干扰性能强，传输比大；

4、体积小、重量轻，可靠性高；

5、环境适应性：贮存温度：-55℃~+150℃，工作温度：-55℃~+105℃

（一）GH281系列光电耦合器
半导体光电耦合器GH281系列为三极管输出型单路及多路光电耦合器。

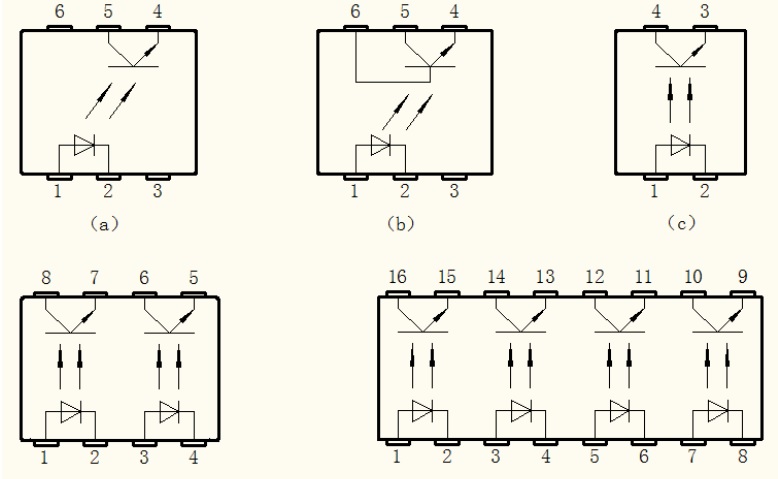

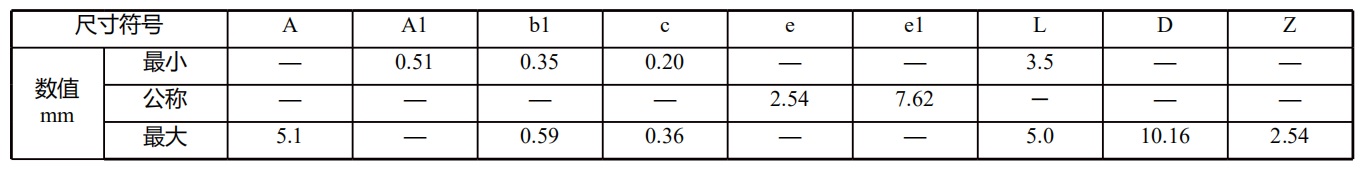

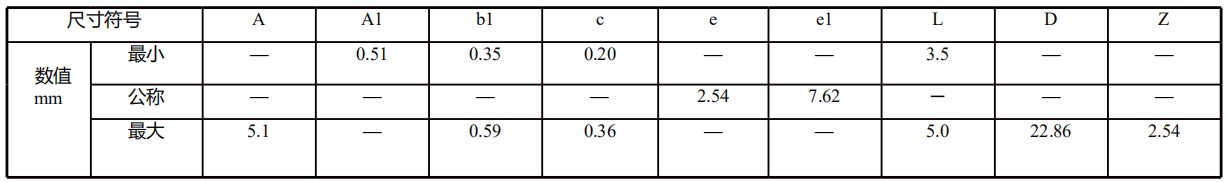

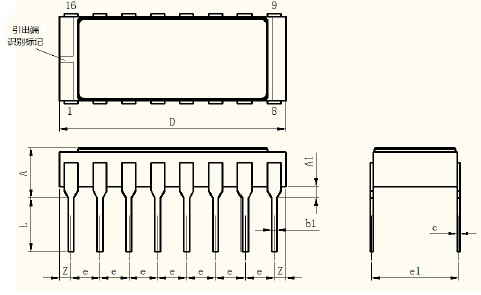

1、封装形式与外形尺寸 ①GH281-1外形图
